Vad är femskiktsstrukturen hos ett flerskiktskompositrör?

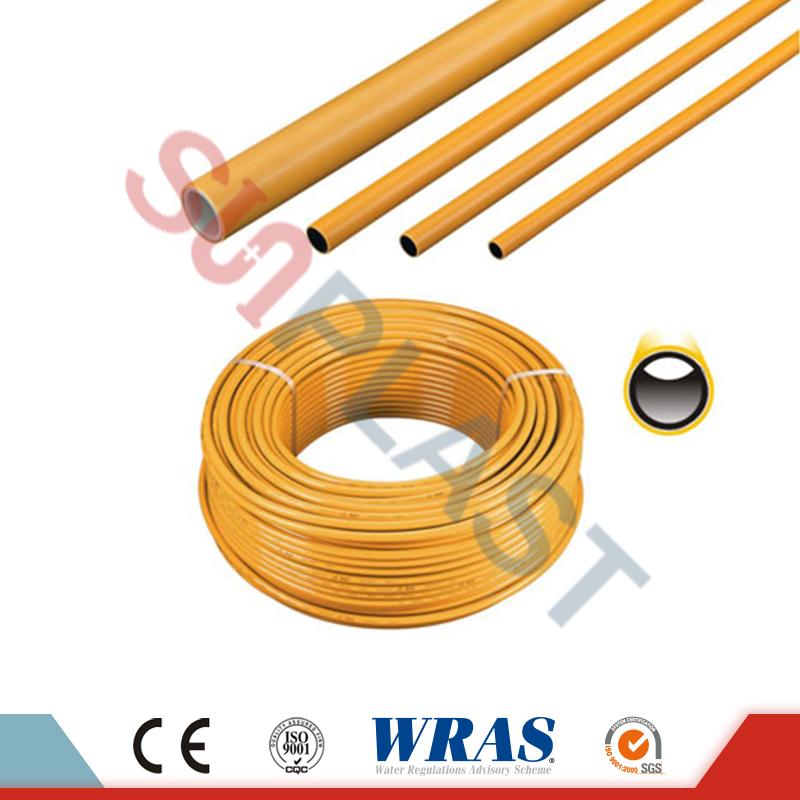

Ett flerskiktskompositrör, ofta kallat ett PEX-AL-PEX-rör, är en sofistikerad ingenjörsprodukt som kombinerar de bästa egenskaperna hos plast och metall till en enda högpresterande rörlösning. Strukturen i fem lager är nyckeln till dess överlägsna prestanda, och att förstå varje lagers funktion är viktigt för VVS-ingenjörer, entreprenörer och anläggningschefer. De fem skikten består av: ett inre skikt av polyeten (PEX), ett första klisterskikt, en central aluminiumkärna, ett andra klisterskikt och ett yttre skikt av polyeten (PEX). Denna symmetriska konstruktion ger röret exceptionell styrka, flexibilitet, korrosionsbeständighet och termisk stabilitet. På Ningbo Sunplast Pipe Co., Ltd. har vår fabrik tillverkat fem lagerFlerskiktsröri över 18 år, och vi har förfinat materialen och processerna för att uppnå optimal skiktvidhäftning, dimensionell konsistens och långsiktig tillförlitlighet.

Femskiktsstrukturen är inte godtycklig; varje lager är noggrant utvalt och placerat för att möta specifika tekniska krav. De inre och yttre PEX-skikten ger kemisk beständighet, låg friktion och skydd mot korrosion. Aluminiumkärnan erbjuder en absolut syrebarriär, dimensionsstabilitet och strukturell styrka. De två limskikten är avgörande för att binda plast- och metallskikten, vilket säkerställer att röret beter sig som en enhetlig komposit under alla driftsförhållanden. Denna kombination resulterar i ett rör som har en lägre termisk expansionskoefficient än rena plaströr, en syrepermeabilitet som är nära noll och ett sprängtryck som konkurrerar med metallrör. I den här omfattande guiden kommer vi att dissekera varje lagers materialegenskaper, tillverkningstekniker och prestandabidrag. Vi kommer också att tillhandahålla detaljerade tekniska specifikationer, kvalitetskontrollparametrar och verkliga applikationsexempel från vår fabriks omfattande fälterfarenhet.

Innehållsförteckning

• 1. Vilken funktion har de inre och yttre PEX-lagren?
• 2. Hur förbättrar aluminiumkärnan rörets prestanda?
• 3. Vilken roll har de två självhäftande skikten i femskiktsstrukturen?
• 4. Vilka är de viktigaste tekniska specifikationerna för vårt flerskiktsrör?
• Vanliga frågor (FAQ)
• Slutsats och produktkonsultation

Vad är funktionen för de inre och yttre PEX-lagren?

De inre och yttre skikten av ett femlagers flerskiktsrör är gjorda av tvärbunden polyeten (PEX), en högpresterande polymer som är kemiskt tvärbunden för att förbättra dess termiska och mekaniska egenskaper. Det inre lagret är i direkt kontakt med vätskan som transporteras, så det måste vara inert, slätt och resistent mot kemiska angrepp. Det yttre lagret fungerar som en skyddande sköld mot mekanisk skada, UV-strålning och miljökemikalier. Båda skikten bidrar till rörets flexibilitet, vilket gör att det kan böjas och dras runt hinder utan att spricka. PåNingbo Sunplast Pipe Co., Ltd., använder vi en premiumkvalitet av PEX-B (silan tvärbunden) för vårt flerskiktsrör, som erbjuder överlägsen motståndskraft mot klor, kloraminer och högtemperaturvatten, vilket säkerställer en lång livslängd i krävande applikationer.

Nyckelfunktioner och egenskaper hos PEX-skikten i vårt flerskiktsrör:

• Kemisk beständighet:PEX är resistent mot ett brett spektrum av kemikalier, inklusive syror, alkalier och salter som vanligtvis finns i dricksvatten och industriella vätskor. Det rostar inte, fjäller eller korroderar, vilket säkerställer konsekvent vattenkvalitet och flöde.
• Inre yta med låg friktion:Det inre PEX-skiktet har en slät yta med en grovhet på mindre än 0,4 mikrometer, vilket minimerar tryckfallet och förhindrar ansamling av avlagringar eller biofilm. Detta förbättrar hydraulisk effektivitet och minskar pumpkostnaderna.
• Termisk stabilitet:Våra PEX-lager tål kontinuerliga driftstemperaturer på upp till 95°C och kortvariga toppar på 110°C, vilket gör dem lämpliga för både varmvattenförsörjning och värmesystem.
• Flexibilitet och hantering:PEX-skikten ger röret flexibiliteten att böjas till en radie på minst 5 gånger rördiametern (med hjälp av en böjfjäder), vilket minskar antalet kopplingar som krävs och förenklar installationen i trånga utrymmen.
• UV-skydd:Det yttre PEX-skiktet är formulerat med kolsvart och UV-stabilisatorer för att motstå nedbrytning från solljus, vilket gör att röret kan förvaras utomhus under längre perioder utan att försämras.

Prestandan hos PEX-skikten valideras genom en serie rigorösa tester på vår fabrik. Vi genomför långsiktiga hydrostatiska trycktester (enligt ISO 1167) för att verifiera att PEX-skikten bibehåller sin integritet under ihållande tryck och temperatur. Vi utför även accelererade åldringstester i klorerat vatten (4 ppm klor, 90°C) för att simulera 50 års livslängd. Våra resultat visar genomgående att våra PEX-skikt behåller över 85 procent av sin ursprungliga draghållfasthet efter 10 000 timmars exponering, vilket bekräftar deras exceptionella hållbarhet. Denna tillförlitlighet är anledningen till att vårt flerskiktsrör litar på kritiska applikationer som sjukhusvattenförsörjning, fjärrvärme och oljeplattformar till havs.

Dessutom är det inre PEX-skiktet tillverkat av livsmedelsklassade material som överensstämmer med NSF 61, WRAS och DVGW W270 standarder för kontakt med dricksvatten. Detta säkerställer att röret inte läcker ut skadliga ämnen i vattnet, vilket gör det säkert för bostäder och kommersiella dricksvattensystem. Vår fabrik på Sunplast utför ett omfattande extraktionstest på varje batch av PEX-harts för att verifiera dess överensstämmelse med de strängaste globala standarderna. Med de inre och yttre PEX-skikten som ger kemisk beständighet, flexibilitet och skydd, skapar femskiktsstrukturen en robust grund för rörets totala prestanda.

Hur förbättrar aluminiumkärnan rörets prestanda?

I hjärtat av det femskiktiga flerskiktsröret ligger aluminiumkärnan, ett kontinuerligt, svetsat aluminiumrör som ger röret sin distinkta styvhet, syrebarriär och termiska stabilitet. Aluminiumkärnan är vanligtvis gjord av legering 1100 eller 3003, vilket ger en bra balans mellan styrka, korrosionsbeständighet och formbarhet. Den tillverkas genom att rullforma en remsa av aluminium till ett rör och sedan svetsa den längsgående sömmen med en högfrekvent induktionssvetsprocess. Detta resulterar i en sömlös, gastät barriär som är avgörande för rörets prestanda i värme- och vattensystem. Aluminiumkärnan är också ansvarig för rörets förmåga att hålla sin form när den böjs, eftersom den behåller en permanent deformation (återfjädring) som gör att röret kan dras utan konstant fastspänning.

Nyckelfunktioner och egenskaper hos aluminiumkärnan i vårt flerskiktsrör:

• Absolut syrebarriär:Aluminiumskiktet är ogenomträngligt för syre, med en syrediffusionshastighet på mindre än 0,02 mg/(m²·dag), vilket är långt under DIN 4726 standardkravet. Detta förhindrar syre från att komma in i vattnet i slutna system, vilket eliminerar den primära orsaken till korrosion i stålradiatorer, pumpar och pannor.
• Dimensionsstabilitet:Aluminiumkärnan begränsar den termiska expansionen av PEX-skikten, vilket ger flerskiktsröret en termisk expansionskoefficient på cirka 0,025 mm/m°C, jämfört med 0,15 mm/m°C för standard PEX. Detta eliminerar behovet av expansionsslingor i de flesta installationer och förhindrar att röret hänger eller buktar sig vid temperaturförändringar.
• Strukturell styrka:Aluminiumkärnan ökar rörets sprängtryck och motståndskraft mot krossning eller slag. Vårt flerskiktsrör har ett sprängtryck på upp till 80 bar (för 16x2 mm rör), vilket är betydligt högre än PEX-rör och jämförbart med koppar.
• Formbevarande:När flerskiktsröret böjs, genomgår aluminiumkärnan plastisk deformation, vilket gör att röret kan hålla formen utan att fjädra tillbaka. Detta förenklar installationen, eftersom röret kan formas för att följa den önskade banan och sedan fixeras med minimal fastspänning.
• Värmeavledning i golvvärme:Aluminiumkärnan fungerar som en värmespridare, fördelar värmen från det varma vattnet jämnare över golvytan, minskar temperaturgradienter och förbättrar systemets effektivitet.

Aluminiumkärnan är tillverkad med en egen svetsprocess som säkerställer en kontinuerlig, defektfri söm. Vår fabrik utför en 100 procent oförstörande testning av den svetsade sömmen med hjälp av virvelströmstestning, vilket verifierar att sömmen inte har några sprickor eller tomrum som kan äventyra syrebarriären. Vi genomför också ett sprängtest på slumpmässiga prover för att bekräfta att aluminiumkärnan tål minst 2,5 gånger det nominella arbetstrycket. Denna rigorösa kvalitetskontroll säkerställer att aluminiumkärnan i varje flerskiktsrör fungerar tillförlitligt under produktens förväntade 50-åriga livslängd.

Ett praktiskt exempel från ett fjärrvärmesystem i Skandinavien illustrerar den kritiska rollen för aluminiumkärnan. Systemet använder vårt flerskiktsrör för att transportera varmvatten vid 90°C över ett 2 km nätverk. Syrebarriären som tillhandahålls av aluminiumkärnan har förhindrat all korrosion av stålrörskomponenterna, och den låga termiska expansionen har gjort att röret kan läggas direkt i betong utan expansionsfogar. Systemet har varit i drift i 12 år med noll rörrelaterade fel, vilket visar det långsiktiga värdet av aluminiumkärnan. På Ningbo Sunplast Pipe Co., Ltd. övervakar vi kontinuerligt prestandan hos våra aluminiumkärnor genom långvariga åldringstester, vilket säkerställer att de bibehåller sina barriäregenskaper och mekaniska styrka under årtionden av service.

Vilken roll har de två självhäftande skikten i femskiktsstrukturen?

De två limskikten i ett femlagers flerskiktsrör förbises ofta, men de är helt avgörande för rörets integritet och prestanda. Placerade mellan det inre PEX-skiktet och aluminiumkärnan, och mellan aluminiumkärnan och det yttre PEX-skiktet, skapar dessa limskikt en permanent, kemisk bindning som säkerställer att röret fungerar som en enda, enhetlig komposit. Utan dessa limskikt skulle PEX och aluminium separeras under stress, temperaturcykler eller tryck, vilket leder till delaminering, vilket skulle äventyra syrebarriären och strukturell styrka. De adhesiva skikten är vanligtvis gjorda av en specialformulerad maleinsyraanhydridympad polyeten, som kan binda till både den opolära PEX-ytan och den polära aluminiumoxidytan. Vår fabrik på Ningbo Sunplast Pipe Co., Ltd. har utvecklat en egenutvecklad limformulering som ger exceptionell bindningsstyrka och motståndskraft mot hydrolys och termisk nedbrytning.

Nyckelfunktioner och egenskaper hos limskikten i vårt flerskiktsrör:

• Kemisk bindning:De adhesiva skikten skapar en kovalent bindning mellan PEX-skikten och aluminiumkärnan, vilket förhindrar separation även när röret utsätts för vibrationer, böjning eller termisk cykling. Vidhäftningsstyrkan testas med ett avdragningstest, där en 10 mm bred remsa skalas av i en 90-graders vinkel; våra limskikt uppnår konsekvent en fläkhållfasthet på över 3 N/mm, vilket överstiger industristandarden på 2,5 N/mm.
• Stressfördelning:De adhesiva skikten fungerar som ett gränssnitt för spänningsavlastning och fördelar spänningen som annars skulle koncentreras till PEX-aluminiumgränssnittet. Detta minskar risken för mikrosprickor i aluminiumkärnan eller PEX-skikten, vilket förbättrar rörets totala utmattningsmotstånd.
• Hydrolysbeständighet:Vår limformulering är designad för att motstå hydrolys, även i varmvattenförhållanden upp till 95°C. Accelererade åldringstester visar att bindningsstyrkan förblir över 90 procent av dess initiala värde efter 5 000 timmars nedsänkning i vatten vid 95°C, vilket visar dess långsiktiga tillförlitlighet.
• Termisk stabilitet:Limskikten bibehåller sina bindningsegenskaper över ett brett temperaturområde, från -40°C till 110°C, vilket säkerställer att röret förblir en enda strukturell enhet under alla driftsförhållanden.
• Bearbetningskompatibilitet:Limmet appliceras som en smält film under samextruderingsprocessen, vilket säkerställer att det bildar ett enhetligt, tomrumsfritt skikt mellan PEX och aluminium. Vår fabrik använder en flerskikts co-extruderingslinje som applicerar limskikten i exakta tjocklekar, vanligtvis mellan 0,1 och 0,15 mm, för att säkerställa optimal vidhäftning utan att lägga till onödig vikt eller materialkostnad.

Limskiktens prestanda verifieras genom ett omfattande testprogram på vår fabrik. Vi utför ett 90-graders skalningstest på 10 mm breda remsor, och mäter kraften som krävs för att separera PEX från aluminium. Vårt acceptanskriterium är en lägsta skalhållfasthet på 2,8 N/mm, och vi testar prover från varje produktionsskift för att säkerställa konsistens. Vi utsätter också röret för ett termiskt cyklingstest, cyklar temperaturen från -20°C till 95°C i 500 cykler och upprepar sedan avdragningstestet. Våra resultat visar att limskikten bibehåller sin bindningsstyrka även efter extrem termisk cykling, vilket bekräftar att vårt flerskiktsrör kommer att förbli helt limmade under dess livslängd.

Fälterfarenhet bekräftar ytterligare vikten av de adhesiva skikten. I en applikation som involverar ett uppvärmt golvsystem i en kommersiell byggnad, säkerställde limskikten i vårt flerskiktsrör att röret bibehöll sin syrebarriär integritet även efter 10 års termisk cykling. Byggnadsägaren rapporterade inga korrosionsproblem i systemets pumpar och ventiler, som skyddades av syrebarriären. Det här fallet understryker att de självhäftande skikten inte bara är passiva komponenter; de bidrar aktivt till rörets totala hållbarhet och tillförlitlighet. På Ningbo Sunplast Pipe Co., Ltd. fortsätter vi att förnya oss inom limteknik, utveckla nya formuleringar som förbättrar bindningshastigheten och minskar härdningstiden, vilket ytterligare förbättrar kvaliteten och konsistensen på vårt flerskiktsrör.

Vilka är de viktigaste tekniska specifikationerna för vårt flerskiktsrör?

Ningbo Sunplast Pipe Co., Ltd. tillverkar ett omfattande sortiment av femlagers flerskiktsrör för olika VVS-, värme- och kylapplikationer. Vår produktlinje inkluderar storlekar från 16 mm till 75 mm ytterdiameter, med tryckklasser från PN10 till PN25. Alla våra flerskiktsrörprodukter är tillverkade i enlighet med ISO 9001, ISO 14001 och uppfyller kraven i DIN 16836, ASTM F1282 och GB/T 19473. Tabellen nedan sammanfattar de viktigaste tekniska specifikationerna för våra mest populära flerskiktsrörstorlekar, som används i bostäder, kommersiella projekt och industriprojekt. Vår fabrik kan också tillverka anpassade rördimensioner och spollängder för att möta specifika projektkrav.

Utöver standardstorlekarna erbjuder vår fabrik en högtrycksserie (PN25) med tjockare väggar för industri- och höghusapplikationer. Vi tillhandahåller också ett dedikerat flerskiktsrör för golvvärme, som har en reducerad aluminiumtjocklek för ökad flexibilitet. Alla våra Multilayer Pipe-produkter testas för fläkhållfasthet (vidhäftning mellan skikt) och hydrauliskt sprängtryck i vårt interna laboratorium. Vi ger 50 års garanti på vårt flerskiktsrör när det är installerat enligt våra riktlinjer och används inom de angivna temperatur- och tryckgränserna.

Vår kvalitetskontrollprocess inkluderar 100 procents inspektion av den svetsade aluminiumsömmen med ultraljudsdetektering av fel och ett högspänningsgnisttest på röret för att upptäcka hål i beläggningen. Varje spole av Multilayer Pipe är märkt med ett unikt batchnummer, vilket möjliggör full spårbarhet från råvara till färdig produkt. Vår fabrik på Ningbo Sunplast Pipe Co., Ltd. erbjuder också anpassade färgalternativ (vita, gråa eller röda/blåa ränder) för enkel identifiering av varm- och kallvattenledningar. Med vårt omfattande lager och flexibla tillverkningskapacitet kan vi leverera flerskiktsrör till vilken plats som helst inom 2-4 veckor. Vi tillhandahåller också omfattande teknisk support, inklusive hydrauliska beräkningar, expansionsanalys och installationsutbildning.

Vanliga frågor (FAQ)

Fråga 1: Varför är en femlagersstruktur bättre än en trelagersstruktur för flerlagersrör?

Svar: En femlagersstruktur ger överlägsen bindning och hållbarhet jämfört med en trelagersstruktur. I ett trelagersrör är PEX-skiktet direkt bundet till aluminiumkärnan utan dedikerade limskikt, vilket kan leda till delaminering över tid, särskilt under termiska cykler och tryckfluktuationer. De två limskikten i vårt femlagers flerskiktsrör skapar en kemisk bindning som är starkare och mer motståndskraftig mot hydrolys, vilket säkerställer att röret bibehåller sin strukturella integritet och syrebarriär under hela sin livslängd. Det är därför femlagersrör är det föredragna valet för krävande värme- och VVS-applikationer.

Fråga 2: Kan aluminiumkärnan i ett femskiktsrör korrodera med tiden?

Svar: Aluminiumkärnan i vårt flerskiktsrör är helt inkapslad av de inre och yttre PEX-skikten, som är sammanfogade med självhäftande skikt. Detta innebär att aluminiumet aldrig kommer i kontakt med vatten eller luft, så det kan inte korrodera. Även i händelse av att röret kapas tätas den exponerade aluminiumkanten snabbt av krypning av PEX-skikten, vilket är en självläkande egenskap hos materialet. Vår fabrik har testat denna självläkande förmåga och bekräftat att syrebarriären återställs inom 24 timmar vid rumstemperatur. Som ett resultat förblir aluminiumkärnan korrosionsfri under hela rörets livslängd.

Fråga 3: Hur påverkar femskiktsstrukturen rörets värmeledningsförmåga och värmeförlust?

Svar: Femskiktsstrukturen, med sin aluminiumkärna, minskar värmeledningsförmågan jämfört med rena kopparrör. Aluminiumkärnan har en värmeledningsförmåga på cirka 200 W/(m·K), vilket är betydligt lägre än koppar (385 W/(m·K)). PEX-skikten har dock en mycket lägre ledningsförmåga (0,35 W/(m·K)), så den totala effektiva värmeledningsförmågan för flerskiktsröret är mycket lägre än koppar. Detta resulterar i upp till 40 procent lägre värmeförlust i varmvattensystem, vilket förbättrar energieffektiviteten. Vid golvvärme sprider aluminiumkärnan värmen jämnt, vilket minskar temperaturgradienterna och förbättrar systemets effektivitet. Vår fabrik tillhandahåller detaljerad termisk prestandadata för att hjälpa ingenjörer att optimera systemdesignen.

Fråga 4: Är femlagersrör lämpliga för alla typer av kopplingar och anslutningssystem?

Svar: Ja, flerskiktsrör i fem lager är kompatibelt med ett brett utbud av anslutningssystem, inklusive presskopplingar, kompressionskopplingar och push-fit kopplingar. Det är dock viktigt att använda kopplingar som är speciellt utformade för flerskiktskompositrör, eftersom de rymmer rörets ytterdiameter och säkerställer korrekt tätning. Vår fabrik rekommenderar användning av presskopplingar med O-ringar för de mest pålitliga, läckagesäkra anslutningarna. Vi erbjuder ett omfattande utbud av kompatibla beslag och ger detaljerade installationsriktlinjer. För bästa resultat, följ alltid kopplingstillverkarens instruktioner och använd rätt verktyg för skärning, gradning och pressning.

Fråga 5: Vilka certifieringar har Ningbo Sunplast Pipe Co., Ltd. för sitt femlagers flerskiktsrör?

Svar: Våra produkter för flerskiktsrör i fem lager är certifierade enligt flera internationella standarder: ISO 9001 (Quality Management), ISO 14001 (Environmental Management), DIN 16836, ASTM F1282, GB/T 19473 och WRAS (Water Regulations Advisory Scheme) för den brittiska marknaden. Vi innehar också KIWA-certifieringen för gastillämpningar och DVGW-godkännandet (German Gas and Water Association) för dricksvatten. Dessutom granskas vår fabrik regelbundet av SGS och TÜV Rheinland för att säkerställa överensstämmelse med de senaste standarderna. Vi tillhandahåller en komplett uppsättning testrapporter och certifikat från tredje part med varje leverans, vilket säkerställer full spårbarhet och överensstämmelse med lokala bestämmelser.

Slutsats: Strukturen med fem lager levererar oöverträffad prestanda

Femskiktsstrukturen hos ett flerskiktskompositrör är ett bevis på modern materialteknik. Varje lager – den inre PEX, lim, aluminiumkärna, lim och yttre PEX – spelar en specifik och väsentlig roll för att leverera rörets överlägsna prestanda. Från den kemiska resistensen och flexibiliteten hos PEX-skikten, till syrebarriären och dimensionsstabiliteten hos aluminiumkärnan, till limskiktens vidhäftningsstyrka, är varje komponent optimerad för tillförlitlighet och livslängd. På Ningbo Sunplast Pipe Co., Ltd. har vår fabrik fulländat tillverkningen av femlagers flerskiktsrör, vilket säkerställer att varje rör uppfyller de högsta standarderna för kvalitet och prestanda. Vårt omfattande produktsortiment, rigorösa kvalitetskontroll och engagemang för innovation gör oss till en pålitlig partner för VVS-projekt av alla storlekar.

Letar du efter ett pålitligt, högpresterande flerskiktsrör för ditt nästa projekt?Kontakta Ningbo Sunplast Pipe Co., Ltd. idagför en omfattande produktkonsultation. Ange dina projektspecifikationer, så kommer vårt ingenjörsteam att rekommendera den optimala flerskiktsrörstorleken, tryckklassificeringen och anslutningsmetoden. Vi erbjuder gratisprover, konkurrenskraftiga priser och snabb leverans till vilken plats som helst.Begär ditt kostnadsfria flerskiktsrörprov och tekniska datapaket nu från Ningbo Sunplast Pipe Co., Ltd. och upplev den överlägsna prestandan hos vårt femlagers flerskiktsrör.
