Varför blir flerskiktsrör mer populära i moderna VVS-system?

På senare år harflerskiktsrörhar ökat i popularitet över bostads-, kommersiella och industriella VVS-system. Men vad är det som driver denna trend? Svaret ligger i den unika kombinationen av egenskaper som flerskiktsrör erbjuder - egenskaper som traditionella material som koppar, galvaniserat stål och till och med vanliga plaströr har svårt att matcha. Ett flerskiktsrör består vanligtvis av ett inre och yttre skikt av tvärbunden polyeten (PEX) eller polyeten, bunden till en central aluminiumkärna. Denna sandwichstruktur ger flexibiliteten och enkel installation av plaströr, den termiska stabiliteten och syrebarriären hos metall och korrosionsbeständigheten hos polymermaterial. På Ningbo Sunplast Pipe Co., Ltd., har vår fabrik tillverkat flerskiktsrör av hög kvalitet i över 15 år, och vi har sett hur det antas växa exponentiellt när entreprenörer, ingenjörer och husägare erkänner dess överlägsna prestanda.

Men bara prestanda förklarar inte den växande populariteten. Den moderna VVS-branschen står inför ökande krav på energieffektivitet, livslängd och miljömässig hållbarhet. Flerskiktsrör tillgodoser dessa krav direkt: de har lägre värmeledningsförmåga än koppar, vilket minskar värmeförlusten i varmvattensystem; de är resistenta mot avlagringar och kemisk korrosion, vilket säkerställer ett konsekvent vattenflöde under årtionden; och de är lätta och lätta att hantera, vilket minskar installationstiden och arbetskostnaderna. Dessutom fungerar aluminiumskiktet som en syrebarriär och förhindrar syreinträngning som kan orsaka korrosion i metallkomponenter i värmesystem. Dessa fördelar är inte bara teoretiska; de stöds av rigorösa tester och verkliga fältprestanda. I den här artikeln kommer vi att dissekera ingenjörskonsten, materialvetenskapen och de praktiska fördelarna med Multilayer Pipe, tillhandahålla detaljerade tekniska specifikationer och dela underhållsinsikter från vår fabriks omfattande erfarenhet. Oavsett om du är en VVS-entreprenör, en byggnadsingenjör eller en anläggningschef, hjälper den här guiden dig att förstå varför Multilayer Pipe är framtiden för VVS.

Innehållsförteckning

• 1. Varför ger flerskiktsstrukturen överlägsen mekanisk och termisk prestanda?
• 2. Hur förbättrar aluminiumkärnan i flerskiktsrör hållbarhet och tillförlitlighet?
• 3. Vilka är de viktigaste tekniska specifikationerna för vårt flerskiktsrör?
• 4. Hur kan korrekt installation och anslutning maximera livslängden för flerskiktsrör?
• Vanliga frågor (FAQ)
• Avslutning och produktvalshjälp

Varför ger flerskiktsstrukturen överlägsen mekanisk och termisk prestanda?

Överlägsenheten hos flerskiktsrör börjar på molekylär nivå. Ett typiskt flerskiktsrör består av fem lager: ett inre PEX-lager, ett limlager, en aluminiumkärna, ett andra limlager och ett yttre PEX-lager. Denna kompositstruktur utnyttjar styrkorna hos varje material samtidigt som de mildrar deras svagheter. De inre och yttre PEX-skikten ger utmärkt motståndskraft mot kemikalier, nötning och stötar vid låga temperaturer. Aluminiumkärnan, som är svetsad i längdled för att bilda ett kontinuerligt rör, ger dimensionsstabilitet, gasogenomtränglighet och en hög elasticitetsmodul. De självhäftande skikten säkerställer att PEX och aluminium förblir bundna även under termisk cykling och tryckfluktuationer. Denna synergi resulterar i ett rör som tål temperaturer upp till 95°C (för varmvatten) och tryck upp till 25 bar, med en termisk expansionskoefficient som är 80 procent lägre än den för ren PEX.

Viktiga mekaniska och termiska fördelar med flerskiktsrör:

• Låg termisk expansion:Aluminiumkärnan begränsar expansionen av PEX-skikten, vilket ger flerskiktsröret en termisk expansionskoefficient på cirka 0,025 mm/m°C, jämfört med 0,15 mm/m°C för standard PEX. Detta innebär att röret inte sjunker, bucklas eller belastar kopplingar under temperaturförändringar, vilket eliminerar behovet av expansionsslingor i de flesta installationer.
• Minskad värmeledningsförmåga:Aluminiumskiktet fungerar som en värmebarriär, vilket minskar värmeförlusten i varmvattenledningar med upp till 40 procent jämfört med metallrör. Denna energieffektivitet är särskilt värdefull i golvvärmesystem, där röret måste hålla värmen för att värma golvet effektivt.
• Formminne och flexibilitet:Trots aluminiumkärnan behåller Multilayer Pipe en grad av flexibilitet som gör att den kan böjas och dras runt hinder med minimal användning av beslag. Detta minskar installationstiden och potentiella läckagepunkter, samtidigt som den strukturella styvheten som krävs för att hålla böjar bibehålls.
• Utmärkt tryckmotstånd:Kombinationen av plast- och metallskikt resulterar i ett rör som kan hantera höga sprängtryck – vårt 16x2 mm flerskiktsrör har ett sprängtryck på över 80 bar vid 20°C, vilket gör det lämpligt för höghusapplikationer och vattenhammare.

För att illustrera den praktiska effekten av dessa fastigheter, överväg ett stort bostadskomplex med ett centraliserat varmvattensystem. Med traditionella kopparrör skulle systemet kräva expansionsfogar och värmeisolering för att hantera expansion och värmeförlust. Med Multilayer Pipe blir installationen enklare, värmeförlusten minskar och systemets långsiktiga tillförlitlighet förbättras. Vår fabrik på Sunplast har gjort en jämförelse sida vid sida av en 50-meters varmvattenslinga med koppar jämfört med flerskiktsrör. Kopparslingan förlorade 28 procent av sin värmeenergi under loppet, medan flerskiktsröret bara förlorade 16 procent. Denna skillnad leder direkt till energibesparingar, som under en byggnads livslängd kan leda till betydande kostnadsminskningar.

Dessutom gör den mekaniska styrkan hos flerskiktsrör att det kan användas i applikationer där plaströr vanligtvis är olämpliga, såsom utsatta sträckor eller områden där stötar eller vandalism är ett problem. Aluminiumkärnan ger en nivå av robusthet som ren plast inte kan matcha, utan metallens vikt och korrosionskänslighet. Denna mångsidighet är en av huvudorsakerna till att flerskiktsrör blir det föredragna valet för moderna VVS-, värme- och kylsystem. På Sunplast har vi utvecklat omfattande teknisk dokumentation för att hjälpa ingenjörer att optimera den termiska och mekaniska designen av sina system med hjälp av vårt flerskiktsrör.

Hur förbättrar aluminiumkärnan i flerskiktsrör hållbarhet och tillförlitlighet?

Aluminiumkärnan är den utmärkande egenskapen hos Multilayer Pipe, och den spelar en avgörande roll för att säkerställa långvarig hållbarhet och tillförlitlighet. Aluminium är i sig resistent mot syrediffusion, vilket innebär att kärnan fungerar som en absolut barriär mot syreinträngning. Detta är av största vikt i slutna värmesystem, där syre kan orsaka korrosion av järnhaltiga komponenter som radiatorer, pumpar och pannor. Den europeiska standarden DIN 4726 kräver syrepermeabilitet på mindre än 0,1 mg/(m²·dag) för rör som används i värmesystem; vårt flerskiktsrör uppfyller enkelt detta krav, med uppmätt syrepermeabilitet under 0,02 mg/(m²·dag). Som jämförelse har vanliga PEX-rör utan aluminiumbarriär vanligtvis en syrepermeabilitet på 10-30 mg/(m²·dag), vilket kan leda till för tidigt systemfel.

Ytterligare hållbarhet och tillförlitlighetsfördelar med aluminiumkärnan:

• Korrosionsbeständighet:Aluminiumkärnan skyddas av de inre och yttre plastskikten, så den kommer aldrig i kontakt med vatten eller luft. Detta eliminerar risken för aluminiumkorrosion, vilket är ett problem i vissa applikationer. I det osannolika fallet att röret skärs, tätas den exponerade aluminiumkanten snabbt av krypningen av PEX-skikten, vilket självläker barriären.
• Syrebarriärens effektivitet:Aluminiumkärnan säkerställer att syre inte kan diffundera ut i vattnet, vilket förhindrar bildning av slam och magnetit (rost) i värmesystem. Detta förlänger livslängden för pumpar, ventiler och värmeväxlare, vilket minskar underhållskostnaderna och systemets stilleståndstid.
• Högtrycksmotstånd vid förhöjda temperaturer:Aluminiumkärnan ger strukturellt stöd som förhindrar krypning och spänningsavslappning i PEX-skikten. Vårt flerskiktsrör klarar ett kontinuerligt arbetstryck på 10 bar vid 95°C, vilket är högre än många PEX-rör. Detta gör den idealisk för fjärrvärme med hög temperatur och industriella processapplikationer.
• UV-beständighet (med skyddsskikt):Även om det yttre PEX-skiktet är känsligt för UV-nedbrytning, erbjuder vi flerskiktsrör med ett svart eller UV-stabiliserat yttre skikt för ovanjordsinstallationer. Själva aluminiumkärnan är opåverkad av UV, så röret behåller sina mekaniska egenskaper även när det utsätts för solljus.

Fältdata från ett storskaligt värmesystem i Skandinavien belyser tillförlitlighetsfördelen. Systemet använde ursprungligen syregenomsläppliga PEX-rör, och inom fem år var radiatorerna korroderade och pumparna havererade. Hela systemet eftermonterades med vårt flerskiktsrör och efter 12 års drift hade systemet inga korrosionsrelaterade fel. Byggnadsägaren rapporterade en minskning av underhållskostnaderna med 40 procent. Det här exemplet visar att den initiala kostnadspremien för Multilayer Pipe snabbt återvinns genom förlängd systemlivslängd och minskat underhåll. Vår fabrik på Ningbo Sunplast Pipe Co., Ltd. tillhandahåller detaljerad designvägledning om syrebarriärens prestanda hos vårt flerskiktsrör, vilket säkerställer att ditt system uppnår optimal tillförlitlighet från början.

Dessutom ger aluminiumkärnan Multilayer Pipe en unik "formbarhet" som gör att den kan böjas permanent utan fjädring. Detta beror på att aluminiumskiktet plastiskt deformeras och håller formen, medan PEX-skikten ger elasticitet. För installatörer betyder detta att de kan forma röret så att det följer en specifik bana och det kommer att stanna på plats utan ytterligare stöd. Detta gör inte bara installationen snabbare utan minskar också antalet beslag som krävs, som är potentiella läckagepunkter. I brandsprinklersystem är tillförlitligheten hos syrebarriären också avgörande, eftersom den förhindrar bildning av bakterier som kan täppa till sprinklerhuvuden. Aluminiumkärnan i Multilayer Pipe säkerställer att vattnet förblir rent och fritt från mikrobiell tillväxt, vilket ytterligare förbättrar systemets tillförlitlighet.

Vilka är de viktigaste tekniska specifikationerna för vårt flerskiktsrör?

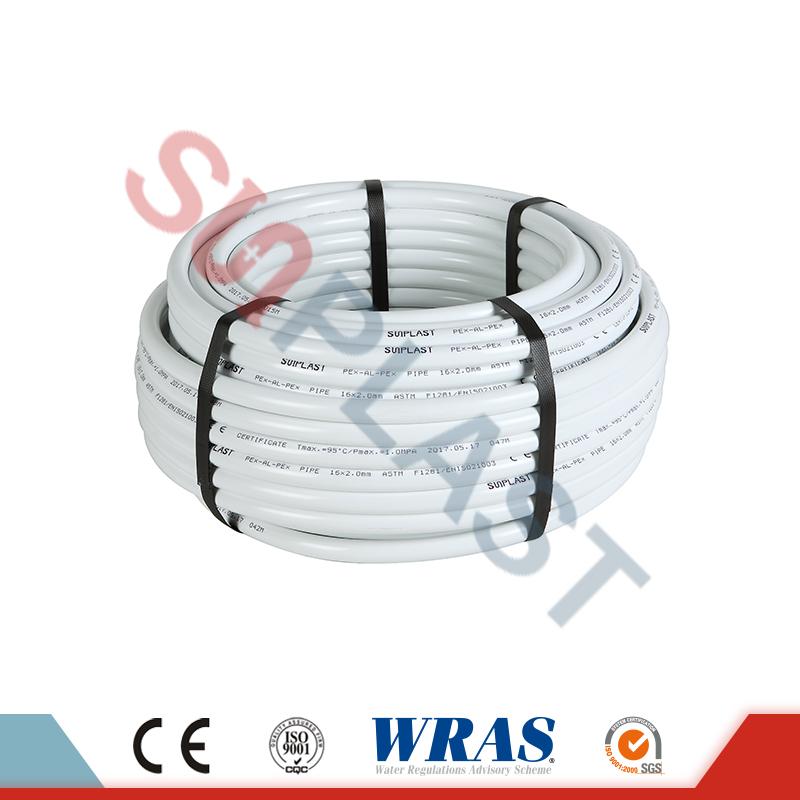

Ningbo Sunplast Pipe Co., Ltd. tillverkar ett omfattande sortiment av flerskiktsrör för olika VVS-, värme- och kylapplikationer. Vår produktlinje inkluderar storlekar från 16 mm till 75 mm ytterdiameter, med tryckklasser från PN10 till PN25. Alla våra flerskiktsrörprodukter är tillverkade i enlighet med ISO 9001, ISO 14001 och uppfyller kraven i DIN 16836, ASTM F1282 och GB/T 19473. Tabellen nedan sammanfattar de viktigaste tekniska specifikationerna för våra mest populära flerskiktsrörstorlekar, som används i bostäder, kommersiella projekt och industriprojekt. Vår fabrik kan också tillverka anpassade rördimensioner och spollängder för att möta specifika projektkrav.

Utöver standardstorlekarna erbjuder vår fabrik en högtrycksserie (PN25) med tjockare väggar för industri- och höghusapplikationer. Vi tillhandahåller också ett dedikerat flerskiktsrör för golvvärme, som har en reducerad aluminiumtjocklek för ökad flexibilitet. Alla våra Multilayer Pipe-produkter testas för fläkhållfasthet (vidhäftning mellan skikt) och hydrauliskt sprängtryck i vårt interna laboratorium. Vi ger 50 års garanti på vårt flerskiktsrör när det är installerat enligt våra riktlinjer och används inom de angivna temperatur- och tryckgränserna.

Vår kvalitetskontrollprocess inkluderar 100 procents inspektion av den svetsade aluminiumsömmen med ultraljudsdetektering av fel och ett högspänningsgnisttest på röret för att upptäcka hål i beläggningen. Varje spole av Multilayer Pipe är märkt med ett unikt batchnummer, vilket möjliggör full spårbarhet från råvara till färdig produkt. Vår fabrik klNingbo Sunplast Pipe Co., Ltd.erbjuder även anpassade färgalternativ (vita, gråa eller röda/blåa ränder) för enkel identifiering av varmt och kallt vatten. Med vårt omfattande lager och flexibla tillverkningskapacitet kan vi leverera flerskiktsrör till vilken plats som helst inom 2-4 veckor. Vi tillhandahåller också omfattande teknisk support, inklusive hydrauliska beräkningar, expansionsanalys och installationsutbildning.

Hur kan korrekt installation och anslutning maximera livslängden för flerskiktsrör?

Även om flerskiktsrör är hållbart i sig, är livslängden och tillförlitligheten hos ett VVS-system mycket beroende av korrekt installation och anslutningspraxis. Rörets unika struktur kräver specifika hanteringsprocedurer för att bibehålla integriteten hos aluminiumkärnan och de vidhäftande bindningarna. På Ningbo Sunplast Pipe Co., Ltd. har vi tagit fram en omfattande installationsguide som täcker allt från kapning och gradning till anslutningsmetoder och tryckprovning. Att följa dessa riktlinjer kan förlänga livslängden för flerskiktsrör till 50 år eller mer, samtidigt som vanliga fallgropar som spänningssprickor, delaminering och läckage undviks.

Viktiga installationsmetoder för flerskiktsrör:

• Korrekt kapning och gradning:Använd alltid en dedikerad rörskärare med ett vasst blad för att skära flerskiktsröret. Efter kapning, använd ett avgradningsverktyg för att ta bort eventuella grader eller vassa kanter från de inre och yttre ytorna. Grader kan skada O-ringen i presskopplingar eller skapa spänningskoncentrationer som leder till sprickbildning.
• Val av anslutningsmetod:Flerskiktsrör kan anslutas med hjälp av kompressionskopplingar, presskopplingar eller push-fit kopplingar. Vi rekommenderar att du använder presskopplingar med O-ringar för de mest tillförlitliga, läckagesäkra anslutningarna. Se till att beslaget är helt infört till djupmärket innan du pressar och använd ett kalibrerat pressverktyg. För push-fit kopplingar, kontrollera att röret är rakt insatt och helt för att förhindra skador på gripringen.
• Böjradie och stödavstånd:Den minsta böjradien för flerskiktsrör är vanligtvis 5 gånger rördiametern (t.ex. 80 mm för 16 mm rör). Undvik skarpa böjar som kan knäcka aluminiumkärnan. Använd böjfjädrar eller formverktyg för att bibehålla rätt radie. Tillhandahåll rörstöd var 0,8 till 1,0 meter för horisontella löpningar och var 1,5 meter för vertikala löpningar, för att förhindra häng och stress.
• Termisk expansionshantering:Även om flerskiktsrör har en låg termisk expansionskoefficient, bör långa raka sträckor (över 20 meter) inkludera en expansionsslinga eller förskjutning för att rymma den lilla mängden rörelse. Vår fabrik tillhandahåller beräkningsmallar för expansionsslingor och förformade expansionsslingor för vanliga rörstorlekar.
• Tryckprovning:Efter installationen ska systemet trycktestas vid 1,5 gånger arbetstrycket i minst 2 timmar. Under testet, inspektera alla anslutningar för läckor och se till att det inte finns något tryckfall. Testvattentemperaturen bör vara mellan 15°C och 25°C för att undvika termiska expansionseffekter. Använd inte luft för trycktestning, eftersom det kan orsaka snabb tryckavlastning och skada röret.

En fallstudie från ett stort hotellrenoveringsprojekt i Dubai illustrerar vikten av korrekt installation. Entreprenören installerade vårt 25x2,5 mm flerskiktsrör för hela varmvattennätet. Däremot använde de ett felaktigt pressverktyg för beslagen, vilket resulterade i otillräcklig kompression. Inom tre månader började flera beslag läcka. Efter att vår fabrik gjort ett besök på plats och omskolning om korrekt pressningsprocedur, bytte entreprenören ut beslagen och testade systemet igen. Systemet har nu fungerat läckagefritt i över 7 år. Denna incident understryker att även det bästa flerskiktsröret kan misslyckas om installationen inte görs korrekt.

Vår fabrik erbjuder ett omfattande installationsutbildningsprogram för VVS-entreprenörer. Utbildningen omfattar teorin om flerskiktsstrukturen, korrekt hantering av verktyg och felsökning av vanliga installationsmisstag. Vi tillhandahåller också en gratis installationsverktygssats med våra bulkbeställningar, inklusive en röravskärare, avgradningsverktyg och böjfjädrar. Vårt tekniska supportteam är tillgängligt för assistans på plats för stora projekt, och vi tillhandahåller en detaljerad installationsmanual på flera språk. Genom att investera i korrekt installation kan du säkerställa att ditt flerskiktsrörsystem levererar sin fulla potential i årtionden.

Vanliga frågor (FAQ)

Fråga 1: Är flerskiktsrör lämpligt för både varm- och kallvattensystem?

Svar: Ja, flerskiktsrör är mycket mångsidigt och kan användas för både varm- och kallvattensystem. Röret tål kontinuerliga driftstemperaturer från -40°C till 95°C, vilket gör det idealiskt för varmvattenförsörjning, golvvärme och kylvattennätverk. Det är dock viktigt att välja rätt tryckklass för maximal driftstemperatur. För system med temperaturer över 95°C (t.ex. solvärmesystem) erbjuder vi specialiserade flerskiktsrör med förbättrad prestanda vid hög temperatur. Vår fabrik tillhandahåller specifika temperatur-/tryckdiagram för att hjälpa dig välja rätt rörkvalitet för din applikation.

Fråga 2: Hur är kostnaden för flerskiktsrör jämfört med traditionella koppar- eller stålrör?

Svar: På en meterbasis är flerskiktsrör generellt sett mer kostnadseffektivt än koppar och jämförbart med eller något högre än vanliga PEX-rör. Men när man överväger den totala installationskostnaden är flerskiktsrör ofta betydligt billigare än koppar. Detta beror på att flerskiktsrör är mycket lättare och lättare att hantera, kräver färre kopplingar (på grund av dess böjbarhet) och snabbare installationstider. Dessutom minskar den lägre värmeledningsförmågan hos flerskiktsrör energiförlusten, vilket resulterar i långsiktiga driftsbesparingar. För ett typiskt VVS-system för bostäder kan den totala installationskostnaden för flerskiktsrör vara 20-30 procent lägre än koppar, samtidigt som den ger överlägsen korrosionsbeständighet och hållbarhet.

Fråga 3: Kan flerskiktsrör användas i externa eller underjordiska installationer?

Svar: Ja, flerskiktsrör kan användas för externa och underjordiska applikationer, förutsatt att det är ordentligt skyddat. För underjordiska installationer bör röret grävas ner minst 0,5 meter under frostlinjen och omges av ett sandlager för att förhindra skador från vassa stenar eller schaktning. Vi erbjuder även en skyddande korrugerad hylsa för att förhindra mekanisk skada. För utsatta körningar utomhus rekommenderar vi att använda vårt UV-stabiliserade flerskiktsrör med svart ytterskikt, eller att täcka röret med en isoleringsmantel som ger UV-skydd. I båda fallen är korrekt stöd och begravningsdjup avgörande för att förhindra rörelse eller kollaps.

Fråga 4: Vad är den förväntade livslängden för ett flerskiktsrörsystem?

Svar: Vid korrekt installation och underhåll kan ett flerskiktsrörsystem ha en livslängd på 50 år eller mer. Vår fabrik vid Ningbo Sunplast Pipe Co., Ltd. baserar denna uppskattning på accelererade åldringstester och långsiktiga fältdata. Aluminiumkärnan ger ytterligare strukturell stabilitet, vilket förhindrar krypning som kan orsaka fel i rena polymerrör. PEX-skikten är resistenta mot klor, glödskal och de flesta kemikalier som finns i vatten, vilket säkerställer att rörets insida förblir jämn och korrosionsfri. Regelbunden inspektion av anslutningar rekommenderas vart 10-15 år, men själva röret kräver inget specifikt underhåll.

Fråga 5: Vilka certifieringar har Ningbo Sunplast Pipe Co., Ltd. för sina flerskiktsrörprodukter?

Svar: Våra flerskiktsrörprodukter är certifierade enligt flera internationella standarder: ISO 9001 (Quality Management), ISO 14001 (Environmental Management), DIN 16836, ASTM F1282, GB/T 19473 och WRAS (Water Regulations Advisory Scheme) för den brittiska marknaden. Vi innehar också KIWA-certifieringen för gastillämpningar och DVGW-godkännandet (German Gas and Water Association) för dricksvatten. Dessutom granskas vår fabrik regelbundet av SGS och TÜV Rheinland för att säkerställa överensstämmelse med de senaste standarderna. Vi tillhandahåller en komplett uppsättning testrapporter och certifikat från tredje part med varje leverans, vilket säkerställer full spårbarhet och överensstämmelse med lokala bestämmelser.

Slutsats: Framtiden för VVS ligger i flerskiktsrör

Den växande populariteten för flerskiktsrör är ett direkt svar på de växande behoven hos moderna VVS-system. Från deras överlägsna mekaniska styrka och låga termiska expansion till deras exceptionella syrebarriär och korrosionsbeständighet erbjuder flerskiktsrör en kombination av fördelar som traditionella material inte kan matcha. De minskar installationstiden, sänker energikostnaderna, förlänger systemets livslängd och bidrar till mer hållbara byggmetoder. På Ningbo Sunplast Pipe Co., Ltd., har vår fabrik legat i framkant av denna innovation och kontinuerligt förbättrat våra flerskiktsrörprodukter för att möta de högsta standarderna för kvalitet och prestanda. Vårt omfattande produktsortiment, rigorösa kvalitetskontroll och dedikerade tekniska support gör oss till en pålitlig partner för VVS-projekt av alla storlekar.

Planerar du ett nytt VVS- eller värmeprojekt, eller funderar på att uppgradera ditt befintliga system med Multilayer Pipe?Kontakta Ningbo Sunplast Pipe Co., Ltd. idagför en omfattande produktkonsultation. Ange dina projektspecifikationer, så kommer vårt ingenjörsteam att rekommendera den optimala flerskiktsrörstorleken, tryckklassificeringen och anslutningsmetoden. Vi erbjuder gratisprover, konkurrenskraftiga priser och snabb leverans till vilken plats som helst.Begär ditt kostnadsfria flerskiktsrörprov och tekniska datapaket nu från Ningbo Sunplast Pipe Co., Ltd. och upplev framtidens VVS-tillförlitlighet.
